本安線路接線盒
1、主要用途及適用范圍
JHH系列本安接線盒為礦用本質安全型產品，適用于煤礦井下本質安全信號傳輸過程中的電纜接續連接。
2、產品特點；
1）接線盒體積小，重量輕，便于攜帶，安裝方便；
2）防護性能高，可在具有輕微振動和滴水的環境中使用；
3）屬于完全的本質安全型電氣設備，使用安全。

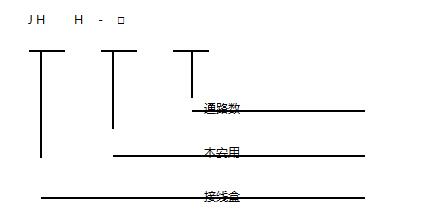

3、型號含義
4、使用環境條件；
1) 氣壓為（86～106）kPa；
2) 環境溫度為(-20～+40)℃；
3) 相對濕度不大于95％(25℃時)；
4) 煤礦井下有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合；
5) 在無顯著振動和沖擊的場合；
5、接線盒最惡劣貯運環境溫度為(-40～+60)℃；
6、防爆類型：礦用本質安全型，防爆標志為：“Exib I Mb”。
本產品符合GB3836.4-2010中的簡單設備規定，只準使用于經檢驗合格的本安電路中。
2、 結構特征
接線盒由盒體、接線塊兩部分組成，盒體由盒蓋和盒底組成，結合面用橡膠圈密封，具有防塵、防潮性能，結構緊湊，體小量輕，接線牢固，不易拔脫電纜等優點。特別適用于工作條件惡劣的礦井中。
3、 主要技術參數
1、接觸電阻：常態時不大于0.2Ω
2、接點容量：60V/2.5A 。
3、外形尺寸及重量
1） 最大外形尺寸：188×188×64
2） 重 量：約0.25～0.5
4、接線盒外殼防護能力：IP54
4、 使用
1、接線盒為四/三/二個喇叭嘴，可任選一個作為輸入電纜進線嘴，其它作為輸出電纜進線嘴，一般使用四芯電纜。
2、連接電纜芯線時，對電纜每根芯線傳輸信號的類別（電源＋、電源－、信號＋、接零端）必須分別對應，不得接錯。
3、電纜進入喇叭嘴時必須裝入密封圈、墊圈，電纜芯線連接可靠后，必須扭動喇叭嘴，擠壓密封圈，壓緊電纜橡套。
4、本接線盒喇叭嘴使用電纜外徑為Φ8～Φ13，必須使用礦用阻燃橡套信號傳輸電纜。
5、 維護與保養
1、應經常打掃接線盒表面的灰塵和污物。
2、使用中應避免對接線盒的強列沖擊和碰撞。
6、 使用維護注意事項
本接線盒為本質安全型電氣設備，在使用和維修中，用戶不得改變與本質安全電路電氣間隙和爬電距離有關的接線端子的名稱、型號、規格及其參數。
本接線盒為三個喇叭嘴，當使用兩個喇叭嘴時，務必將另一個喇叭嘴孔用隨機所帶堵板將其堵死。
7、 故障分析與排除
故障現象 | 原因分析 | 排除方法 | 備 注 |
接線后信號不能正常傳輸 | 接線端子未對應接線；電纜故障 | 檢查接線端子接線和電纜故障點，進行排除 | |
接線端子銹蝕 | 電纜進線口密封不好或殼體與上蓋密封圈損壞 | 扭緊喇叭嘴；檢查上蓋密封圈并更換。 |
8、 運輸、貯存
1 接線盒包裝適用于汽車、火車、輪船等運輸工具。
2 接線盒應放于干燥、清潔、無腐蝕性氣體的房間中。
3 貯存溫度為：-10～＋40℃。
9、 開箱及檢查
用戶收到本接線盒后應由專人進行開箱檢查，首先檢查包裝箱是否完好，然后打開包裝箱，按裝箱單清點技術文件和配套產品及配件是否齊全，并應進行登記，若有不符應按規定程序及時辦理有關補貨、索賠等手續。
驗貨完畢,若有質量問題,應及時與供貨單位聯系。
10、售后服務
1在用戶遵守產品的保管、安裝、使用和運輸規定的情況下，自發貨之日起，一年內因產品制造質量問題而發生損壞、不能工作，我公司無償為用戶更換零部件和維修本產品。
2終生提供零配件和產品維修服務。
3免費提供技術咨詢和技術培訓。
4高素質的服務隊伍，堅持售前、售中、售后“三服務原則”。售后服務熱線24小時值守，2小時回復用戶，熱線電話：0536-6105788
